3 PASOS PARA INSTALAR UNA CÁMARA IP

1. CONFIGURACIÓN DE LA CÁMARA IP

Inicialmente debe instalar la aplicación del CD que viene con la Cámara, al darle doble click en IP CAMERA TOOL, aparecerá en su escritorio un ícono nombrado de la misma manera, “IP CAMERA TOOL”.


Al abrir la aplicación le aparecerá un cuadro de alerta de seguridad de Windows.

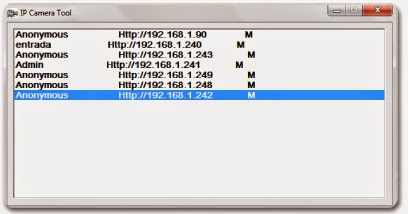

Después de dar doble click en “PERMITIR ACCESO” el sistema nos permitirá acceder al cuadro  de diálogo para que se  haga la detección de la IP de la cámara automáticamente.

Una vez se hace doble click sobre la IP deseada, se podrá ingresar a la cámara a través de la red interna y empezar la configuración respectiva.

TODA INFORMACIÓN DETALLADA QUE SE REQUIERA A TRAVÉS DEL MANUAL QUE CONTIENE EN EL CD DE LA CÁMARA.

2. CAMBIO DE LA RUTA DE LAS GRABACIONES A OTRA CARPETA

Luego de haber detectado la IP de mi dispositivo, procedo a dar doble click sobre el mismo, entramos al menú a través de Internet Explorer para que nos facilite la configuración del equipo.

Una vez ingresado en la ventana inicial del dispositivo a través de la IP, damos click en el idioma y luego clickea “REGISTRO” en este caso el primer registro de la lista corresponde a Internet Explorer.

Una vez ingresado ya al sistema de cámaras damos doble click en “PARA ADMINISTRADOR” este es el menú principal, que nos permitirá configurar las cámaras remotamente.

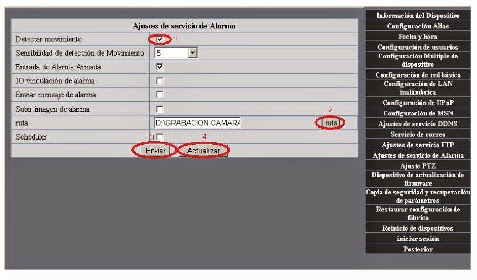

Seguidamente aparecerá en pantalla otro cuadro indicándonos cuales son los parámetros que debo cambiar o configurar, en este caso especial procedemos a dar click en “AJUSTES DE SERVICIOS DE ALARMA” en el cual damos click para acceder.

Al ingresar en este cuadro podremos determinar si queremos que sea por detección de movimiento o no y darle una ruta de grabación.

3. COMO MONITOREAR VARIAS CÁMARAS IP EN UNA SOLA PANTALLA

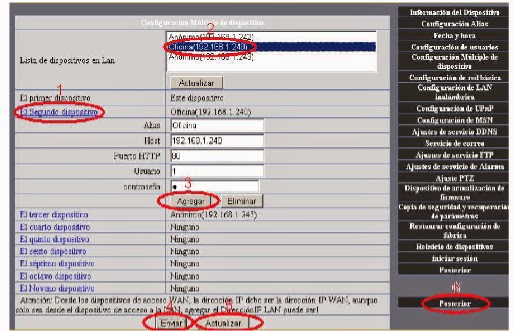

Estando en la pantalla inicial del menú principal, damos click en “CONFIGURACIÓN MÚLTIPLE DE DISPOSITIVOS” que corresponde a la configuración de las cámaras que tengo actualmente instaladas, es necesario tener en cuenta que las cámaras IP, deben ser del mismo fabricante para que el software sea compatible.

Luego de dar click sobre este ítem, procedemos a “seleccionar y  agregar”  los dispositivos IP que nos muestra el sistema.

Terminamos dando click en “enviar y actualizar”; por último damos click en “posterior” para pasar a la visualización de video.

Entrando ya en la pantalla de video “Estado del Periférico”, podemos determinar que ya tenemos conectados los equipos, damos click en “para visitante” para tener visualización a cuadros.

4. PASOS A SEGUIR PARA INSTALAR UNA CÁMARA ANÁLOGA

1. UBICACIÓN DE ELEMENTOS

Antes de realizar cualquier instalación lo primero que debe estar muy claro es la ubicación de cada una de las cámaras y el área que se desea cubrir con cada una de ellas (algunas pueden tener objetivo de sólo reconocimiento de presencia y otras pueden tener como objetivo identificar personas o billetes por ejemplo) esto implica escoger adecuadamente el tipo de cámara y si es en interior o exterior. Planear adecuadamente estos puntos evitará sobre costos y tiempos de entrega.

Las cámaras deben ubicarse en un lugar alto y en esquina contraria al acceso principal para aprovechar la apertura del ángulo y evitar puntos muertos de monitoreo (el ángulo de la cámara abre como muestra la imagen).

Los DVR o PC que realizan la grabación de los videos y permiten la transmisión remota deben ubicarse en un lugar donde el acceso sea limitado a personas de confianza para evitar manipulación de las grabaciones,

Es recomendable además tener una UPS que permita realizar las grabaciones aún en ausencia de energía , ésta debe alimentar el DVR y las cámaras, por lo menos a las del acceso principal.

2. CONEXIÓN DE LA CÁMARA AL CABLE DE TRANSMISIÓN.

Una vez instalada la cámara con su soporte procedemos a la conexión.

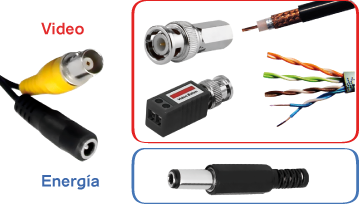

Los conectores de video generalmente son amarillos, se conectan con conectores BNC, la señal puede transmitirse por cable RG6 terminando en el conector que muestra la primera línea o puede ser UTP escogiendo uno de los cuatro pares (como se muestra en la figura de la segunda línea).

Este se conecta a su vez al dispositivo de video llamado balun (este dispositivo transmite 400 metros en color o 600 metros en blanco y negro, si es activo hasta 2400 metros en color), cuya terminal al igual que en el RG6 conecta con el terminal de entrada de la cámara de seguridad.

La conexión de energía suele ser siempre negra y se conecta independiente de la transmisión de video. El adaptador puede conectarse en una caja de paso, al lado de la cámara o en el punto del DVR con transmisión de un video balun con energía en cuyo caso la distancia a la cámara no debe superar los 100 metros.

3. CONEXIÓN DEL DVR AL CABLE DE TRANSMISIÓN.

El conector de video en el DVR o en la targeta PCI es de la forma que muestra la imagen (BNC hembra).

La conexión que proviene del cable de transmisión tiene la misma terminación como en el paso 2, de esta manera el enlace entre cámara y centro de monitoreo (DVR o PC con tarjeta) están listos.

4. CONFIGURACIÓN DEL DVR.

Después de confirmar la señal de video de la cámara en el DVR o PC, procedemos a dar el nombre del canal, que es la cámara que tenemos en esa conexión, Ej.: Parqueadero, oficina, etc.

Esto es importante para tener orden en la identificación de las grabaciones, a cada canal es importante especificar la calidad de visualización en tiempo real y la calidad de la grabación, además la cantidad de fps cada cámara puede tener distintas necesidades.

Por ejemplo en un lugar de mucho movimiento es importante 30 Fps, es un lugar de poco movimiento con 20 Fps. o menos se puede grabar los detalles necesarios.

Estos ítems además son determinantes al a hora de que el disco duro tenga mas o menos dias de grabación.

Para monitorear por internet el video es necesario configurar la dirección IP del DVR o PC, ésta dirección a su vez debe configurarse en el router de conexión como el DMZ.

De esta manera se podrá monitorear en tiempo real (para más detalles de DMZ consultar la sección respectiva del manual CCTV).

Fuente: Redatel

CONFIGURAR EL DMZ

¿Cómo configurar el DMZ (Zona Desmilitarizada)?

Para el proceso de activación o habilitación del DMZ se debe de realizar directamente con la empresa de telecomunicaciones, la cual tiene el control y acceso al router.

Para realizar esta solicitud debemos de realizar primero los siguientes pasos:

1. Realizar la conexión del cable de red desde el router al DVR.

2. Ingresar al menú principal > configuración de sistema > Configuración de red.

3. En la configuración de red debemos de asignar una dirección IP estática que se encuentre disponible dentro de la red y su respectiva segmentación. Nota: se recomiendo no cambiar los puertos de comunicación como son el puerto Http (80) y el puerto de medios (34567).


4. El paso a seguir es realizar la llamada a departamento de soporte técnico de la empresa de telecomunicaciones para solicitar la activación del DMZ a la IP estática que fue asignada al DVR. A partir de este punto de activación del DMZ se podrá tener visualización remota por medio de una IP Publica Fija, IP Publica Dinámica y por un dominio.

CONFIGURACIÓN DEL DVR DE UNA RED PRIVADA

PASO N° 1. Para iniciar el proceso de configuración debemos conectar un cable de red del router al DVR.

Presionamos click derecho para visualizar un menú en la parte inferior de la pantalla e ingresamos al menú principal -> pestaña de Configuración de red.

PASO N° 2. Seleccionamos la opción “DHCP”
para obtener una dirección IP automática / Aplicar / Ok.

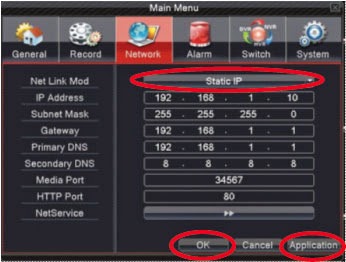

PASO N° 3: Cerramos la ventana y volvemos a ingresar a la pestaña de red, verificamos que la dirección IP haya cambiado y modificamos la opción DHCP a IP Estática → modificamos los DNS primario y DNS secundario de acuerdo a la empresa prestadora del servicio de internet → Aplicamos cambios y guardamos.

NOTA: En este punto ya el DVR se encuentre conectado a la red LAN.

ACTIVACIÓN DE LA NUBE

PASO N°1: Ingresamos al menú principal → configuración de red → Servicios de red.

PASO N°2 Ingresamos a la opción “Nube” o “Cloud” → y activamos.

VISUALIZACIÓN POR INTERNET

PASO N°1 Lo primero que debemos realizar es obtener el número de serial del equipo. Presionamos click derecho para visualizar el menú en la parte inferior de la pantalla e ingresamos a “info.” → y a “versión”.

PASO N°2 En la ventana de versión encontraremos el número de serial.

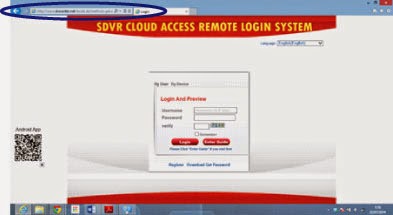

PASO N°3 Abrimos Internet Explorer y en la barra de direcciones digitamos la página www.dvrcenter.net o www.xmeye.net. vamos a versión / By Device.

PASO N°4 Al ingresar a la pestaña “By Device” digitamos el número de serie del equipo, el código de verificación y damos click en Login.

NOTA: Ya ingresado a la plataforma iniciamos con la carga o reproducción de cada una de las cámaras.

VISUALIZACIÓN POR DISPOSITIVO MÓVIL

PASO N° 1 Para iniciar el proceso de configuración debemos de instalar la aplicación “DTX”, la cual la encontramos en la tienda del dispositivo (Andrioid: PlayStore. Iphone: App Store).

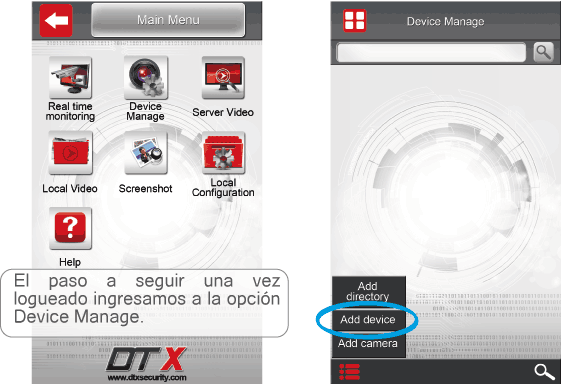

PASO N°2 Ya una vez instalado la aplicación la abrimos o ejecutamos, ingresamos a “Device Manage” y en el menú inferior izquierdo elegimos “Add device” agregar dispositivo.

PASO N°3 A continuación ingresamos la información correspondiente del DVR.

Tenemos la posibilidad de escanear el Código QR del ID CLOUD del DVR.

Y la posibilidad de trabajarlo bajo una dirección IP pública fija o servicio de DDNS.

Finalizamos oprimiendo el botón con el signo + / agregar.

PASO N°4 Seleccionamos la opción Real Time monitoring.

PASO N°4 Tenemos la opción de cargar todas las cámaras en la opción ALL DEVICE.

También las podemos escoger individualmente, como muestra la imagen.

Y como muestra el ejemplo podemos visualizar en mosaico las cámaras.



CONFIGURACIÓN DE MÓVILES EN UN DVR DTX

PASO N° 1. Presionamos click derecho para visualizar el menú e ingresamos al menú principal / main menú.

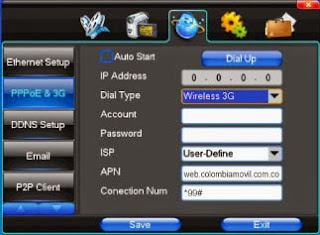

PASO N° 2. Elegimos la pestaña network / configuración de red y la opción PPPoE & 3G.

PASO N° 3. En la opción Dial Type elegimos la opción Wireless 3G.

NOTA: El módem 3G debe estar conectado en el puerto USB del DVR.

PASO N° 4. En las opciones APN y Conection Num, agregamos la información de acuerdo al operador móvil la cual encontraremos enla página www.redatel.net en soporte, titulado configuración APN.

Guardamos los cambios en el botón Save y procedemos a darle click al botón Dial Up.

Se debe tener presente que el módem 3G no cuenta con una dirección IP pública fija, entonces debemos realizar el proceso de configuración bajo el servicio DDNS.
